Окончание текущего года ознаменовалось одним событием в жизни радиолюбителей Алтайского края, достаточно значимым и для всей радиолюбительской общественности Сибирского региона. Были проведены первые связи на диапазоне 5,7!
Искренне поздравляем наших коллег по увлечению! Учитывая отсутствие информации о радиосвязях в этом диапазоне, ранее проведённых в Сибирском регионе, именно она и является первой, записанное на видео с одной из сторон!
Идейным вдохновителем, а по совместительству и генеральным спонсором, проекта выступил Пётр RA9YMI, широко известный в достаточно узких, по нынешним временам, кругах любителей УКВ радиосвязи.
Желание попробовать провести связь на СВЧ диапазоне посетила RA9YMI в конце 2010 года. На российском УКВ портале было достаточно информации на эту тему. Так как для того, чтобы собирать аппаратуру на СВЧ, нужны специфические детали и компонены начиная от печатной платы (использование обычного стеклотекстолита в данном случае недопустимо) арсенид-галлиевых транзисторов, SMD резисторов и конденсаторов, которые необходимо было заказывать. Для начала была заказана переделанная R3GC плата известного французкого радиолюбителя F6BVA у Валерия RW4HW(оказалась у него одна лишния). Постепенно подбирались детали на один трансвертер на 5760. После служебной командировки Петра RA9YMI в город Орел, пообщавшись с радиолюбителями активно работающие на УКВ диапазоне в орловской области, такими как R3EC, R3EA, UA3EKX, RA3EC, R3EM, RA3EME и многими другими.  В гостях у RA3EC Петр RA9YMI будучи в гостях городе Железногорске на хорошо известной (в УКВ кругах) коллективке RK3WWF, где познакомился с Александром RA3EME.  RA9YMI на коллективке Через Александра RA3EME Петр заказал себе набор конструктора в известной немецкой фирме DB6NT (за что ему отдельное спасибо). Кроме того, Валентин R3EM для развития СВЧ диапазона в Сибири, продал имеющийся у него усилитель фирмы TERRASAT (который в последствии был передан Сергею UA9YJM). По приезду домой из командировки RA9YMI решил собрать коллектив единномышленников. В коллектив вошли Петр RA9YMI, Юра RA9YSL, собиравший конструктор DB6NT, а также Сергей UA9YJM, который собрал и настраивал себе самодельный трансвертер R3GC
и сделал коммутацию трансвертера для RA9YMI.
Свой вклад в развитие СВЧ диапазона внес и Стас UA9UHN, предоставивший Сергею UA9YJM синтезатор к самодельному трансвертеру. Для настройки трансвертера потребовались измерительные приборы, такие как обычный тестер, высокочастотный частотомер, и конечно, СВЧ пробник.

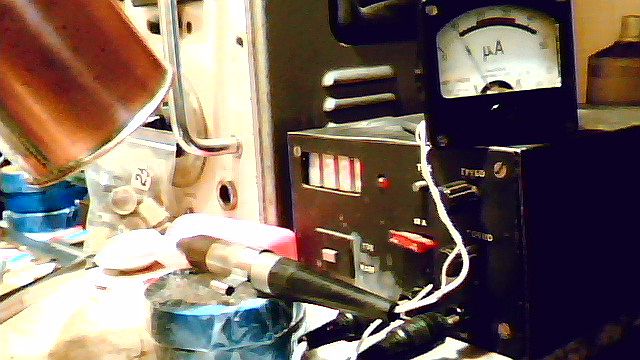

схема также была опубликована на российском УКВ портале). Приобретенный ранее RA9YMI высокочастотный частотомер MFJ886, он хоть до 3гГц, все же помог в настройке трансвертера (проверяя по каскадам собранную плату трансвертера). Своевременный и дельный совет подсказал Анатолий UA9UIZ по настройке приемного тракта трансвертера (использования DR-430 на передачу служившего простым маячком для частоты 5760мГц) так как самодельный маяк на 5760 был не готов.
Был сделан вывод: имея опыт работы с smd деталями, и не имея сложных и дорогостоящих приборов, а используя имеющиеся под рукой, можно настроить аппаратуру на СВЧ диапазон.

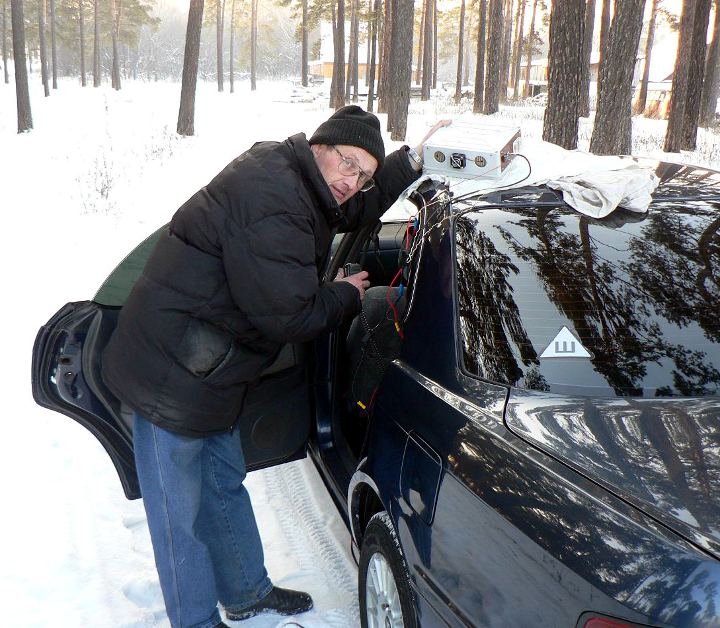

И вот 16 декабря 2011 года (день выдался солнечным, но морозным, температура была -15 градусов мороза). Петр договорившись с товарищем имеющим машину, собрав аппаратуру, трансивер TS-2000X, приехал в гости к Сергею UA9YJM. Развернув возле дома аппаратуру, трансивер TS-2000Х и трансвертер, расположив его на багажнике машины, провели связь на 5760мГц. Сергей UA9YJM использовал в качестве трансивера DR-130. Связь на близком расстоянии, в режиме FM, показала что аппаратура работала без сбоев, уровень сигнала был достаточно велик в обе стороны - 59 плюс. Свернув аппаратуру, отъехали от дома Сергея и определили расстояние по GPS навигатору. Навигатор показал 200 метров от дома UA9YJM. При связи в режиме FM, уровень сигнала был также достаточно высоким +59 в оба конца, были сделаны несколько фотографий полевой мини
позиции.
Несколько слов хотелось бы сказать об использованной аппаратуре. В качестве передатчика со стороны RA9YMI использовался трансвертер DB6NT и усилитель мощности 9 Вт DB6NT, со стороны UA9YJM использовался трансвертер R3GC и усилитель фирмы TARRSAT порядка 3 Вт.
В качестве приёмника со стороны Петра RA9YMI использовался трансвертер и МШУ фирмы DB6NT, а у Сергея UA9YJM трансвертер R3GC.
В качестве приёмных и передающих антеннах использовались рупоры:
у UA9YJM –самодельный рупор по схеме Ивана RA3WDK, а у RA9YMI – рупор фирмы BESTER из Воронежа

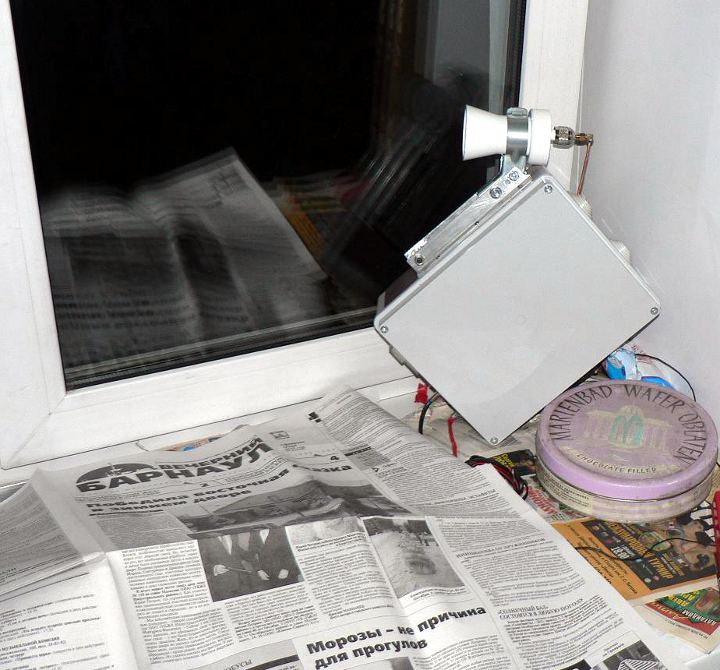

А уже 23 декабря 2011 года была провидена радио связь в городских условиях. Петр договорился с Сергеем UA9YJM, чтобы он приехал в Барнаул домой к Вячеславу RA9YI и взял с собой трансвертер. С учётом важности момента, во время проведения связи присутствовал Вячеслав RA9YI (он в период проведения связи пробовал юстировать трансвертер с рупором в направлении на корреспондента по более мощному сигналу), событие фиксировалось на фото и видео камеру, и кроме этого, велась прямая трансляция связи в диапазоне 430 МГц, которую прослушивал Юрий RA9YSL.
Связь проводилась в режиме FM. Уровень принимаемого сигнала составлял от 59 (сигнал на DR-130 у Сергея показывал 9 баллов), а у Петра сигнал на (TS-2000X показал 59 плюс 20), без существенных колебаний силы сигнала в течение 5 минутного радиообмена. В качестве антенн использовались все те же рупора, которые они использовали во время проведения своей первой радиосвязи 16 декабря 2011 года.
Дистанция между корреспондентами была невелика, и составляла около 1 км, но, учитывая, городской тип многоэтажной застройки между пунктами радиосвязи, определённый резерв дальности радиосвязи имеется.
Среди особенностей проведённой QSO хотелось бы отметить отсутствие прямой видимости (городские условия все же) – связь полностью проходила через переотражения сигнала.

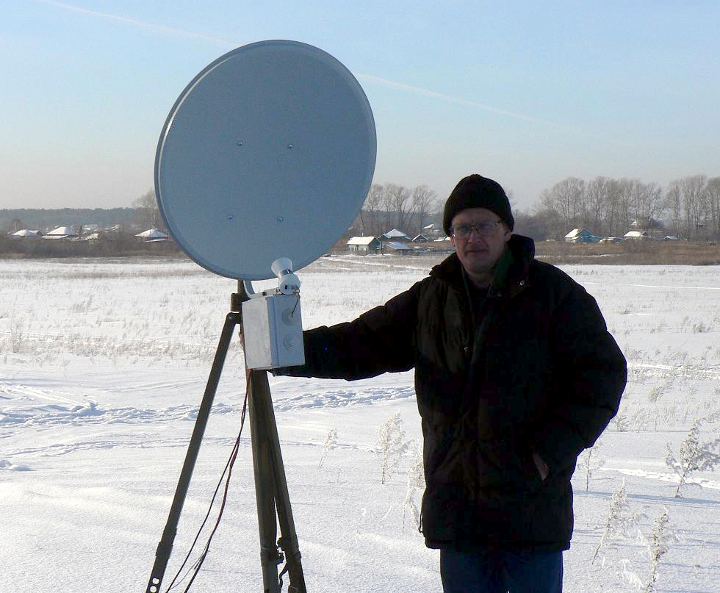

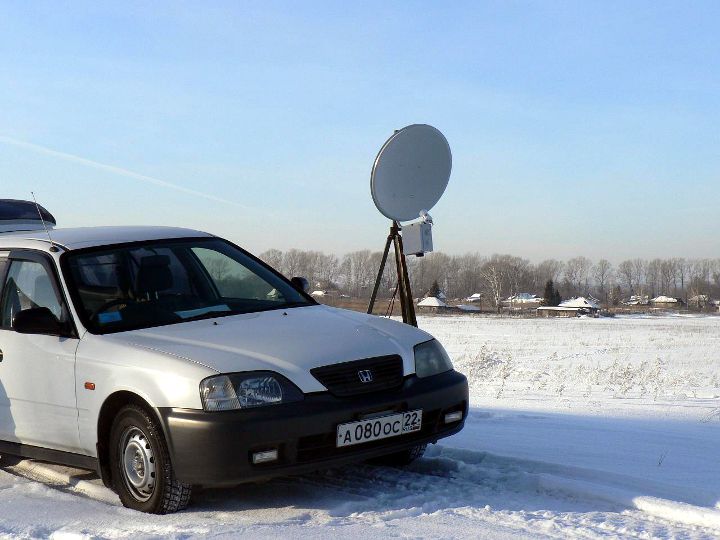

В новогодние праздники (когда основная масса радиолюбителей отмечает праздники) 3 января 2012 года коллектив UA9YJM и RA9YMI решили провести уже связь на большем расстоянии. Погода была солнечная температура -10 градусов. Петр RA9YMI договорился с Александром UA9YJS сьездить за город и провести связь на 5760мГц. Погрузили в машину Александра UA9YJS свой небольшой скарб (TS-2000Х трансвертер, треногу, супраловскую параболу и кабели питания и коммутации). Выехали к Сергею UA9YJM в гости. Приехав к UA9YJM, развернули позицию возле его дома для проверки аппаратуры. Установив треногу с трансвертером, провели связь в режиме FM. Сигнал был достаточно мощным 59 в обе стороны, даже после того как RA9YMI развернул параболу в противоположном направлении, сигнал все равно был достаточно велик. После было принято решение переехать от UA9YJM подальше. Сергей подсказал одну из точек, откуда можно попробовать провести связь. Приехав на место развертывания, определили по GPS навигатору свое место положение. Расстояние показало 3 км, развернули аппаратуру. RA9YMI проводит связь с Сергеем, направив антенну на корреспондента, сигнал проходил с уровнем 59+20
у RA9YMI (почему такой большой уровень сигнала - у RA9YMI использовался МШУ установленный в общей коробке с трансвертером), UA9YJM на DR-130, сигнал 6 баллов. Сделали несколько фотографий,
решили провести видео запись с помощью фотоаппарата. К сожалению, видео записать проведение связи не получилось.
При включении на передачу было замечено, что происходит срыв гетеродина, об этом показывал стрелочный индикатор, установленный на коробке, в которой расположен трансвертер
В комплекте трансвертера DB6NT на морозе сорвало гетеродин. Пришлось приостановить эксперимент, свернув аппаратуру, заехали к Сергею в гости. Занесли аппаратуру в дом, решили попить чаю. Проверив и убедившись в работоспособности аппаратуры, решили провести связь из Барнаула, с берега реки Обь. По приезду в город и выехав на берег реки Оби, по GPS навигатору, определили свой локатор (расстояние до UA9YJM показало 14км). Развернув позицию и направив антенну в сторону корреспондента, решили проверить аппаратуру. При включении на передачу было также замечено, что происходит срыв гетеродина, это показывал стрелочный индикатор, установленный на коробке, в которой расположен трансвертер (из-за температуры на улице). Эксперимент проведения радиосвязи дальше ставить не стали.
После данных экспериментов был сделан вывод: что при холодной температуре особо важно повысить стабильность и надежность работы гетеродина, при увеличении дальности даже в теплое время можно искать корреспондента из-за нестабильной работы гетеродинов у обоих корреспондентов довольно долго.
Надеемся, что в дальнейшем количество станций работающих на 5,7 в нашем регионе будет больше. Так же как это было в недалеком прошлом с диапазоном 1,3 гГц. Появятся еще радиолюбители, работающие на СВЧ диапазоне.
Описанные события навсегда запомнятся его непосредственным участникам полученной радостью первооткрывателей нового диапазона, а генеральному спонсору ещё и достаточно впечатляющей суммой капиталовложений в проект, о величине которой история скромно умалчивает
Фото и видеоматериалы репортажа с места события, традиционно, будут размещены на сайте радиолюбителей Алтайского края по адресу cq 22.ru и на qrz.ru.
Автор статьи Виктор RA9YJY, соавтор Петр RA9YMI
|
