Пришлось поломать голову над вопросом, какие привода и конструктив использовать для новой 8–9-и метровой параболы. YAESY- G 2800 с цепной передачей, которые я использовал на первой 6-ке меня уже не устраивали, они и при 6-и метровом диаметре работали на пределе своих возможностей. Остановил свой выбор на комбинации мощного червячно-планетарного редуктора итальянского пр-ва, модель PST-71D, фирмы PROSISTEL (фото 4) и элементов отечественной
автомобильной промышленности .
На валу закрепил малые шестерни , плюс маховик от МАЗа, который крепится к КАМАЗовскому тормозному барабану. Передаточное отношение получилось 1:5, как для азимутального, так и для угломестного узла. Полный оборот на 360 градусов антенна делает за 7.5 минут. Этого вполне достаточно для надежной работы автотрекинга. Люфт был, но составлял всего 0.15 - 0.2 градуса (при ударно – ветровой нагрузке), что для 9-и метровой параболы на 23см диапазоне - вполне допустимо (ширина Д. Н. по уровню минус 3дБ составила 1.8 градуса). Как показала эксплуатация - эти привода обеспечивают стабильное автосопровождение «Луны» при ветре до 7-10 м. в секунду. В качестве опорно-поворотных узлов по углу места использовал уже не передние ступицы от ГАЗЕЛИ , как для первой 6и метровой параболы , а доработанные ступицы от грузового “бычка” ГАЗовского произвлдства. Конструктив неплохо виден на фото 5.

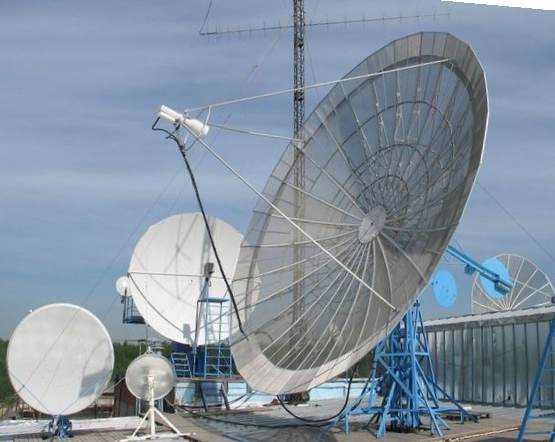

Успешная работа на 8-и метровой антенне в ARRL EME 2006 и DUBUS EME 2007 CONTEST’s подтвердили правильность принятого решения. В ноябрьском туре ARRL EME CONTEST порывы ветра достигали 14-16 м. в секунду, но антенна и привода достойно отработали в таких жестких погодных условиях, поэтому в мае - июне 2007 г. диаметр антенны был увеличен до 9-и метров при F/D=0.5 Доработка зеркала проводилась прямо на рабочей позиции и заняла примерно две недели . (фото 6 и 7).
В большей степени увеличение диаметра антенны до 9и метров и уменьшение F/D с 0.57 до 0.5 было необходимо для повышения КИП зеркала в диапазоне 70 см. DUAL DIPOL feed эффективно работает на 70 см. при F/D=0.42-0.51, поэтому здесь удалось "убить двух зайцев": Снизить шумовую температуру антенны и получить прирост усиления для 70 см. на 1 дБ; Отказ от компромиссной комбинации облучателей 70-и и 23 см. диапазонов, применив для диапазона 70 см новый вращающийся двухдипольный облучатель (это позволило не только компенсировать эффект Фарадея, но и обеспечить поляризационную селекцию от достаточно мощных городских QRM). (Фото 8 и 9).
Замена облучателя в фокусе параболы занимает 7-10 минут, что абсолютно не влияет на результативность работы в contest. До этого на 70 см. диапазоне использовалась ортогональная комбинация двойных диполей с возможностью переключения поляризации на горизонтальную или вертикальную. Переключение осуществлялось с помощью мощных коаксиальных реле HF 400 (конструкция очень напоминала описанную в DUBUSе систему VK3UM), но наличие на 70 см. городских QRM c почти строго вертикальной поляризацией сильно нивелировали прелести первой комбинированной конструкции для 70 и 23см диапазонов. Применение раздельных облучателей позволило получить оптимальный результат для каждого диапазона. Правда пришлось применить для 70 см. более мощное коаксиальное реле - HF 4000 с разъемами 7/16" и развязкой между портами более 75дБ. (применяемое ранее HF 400, имело разъемы N-типа, которые не "держали" мощность усилителя на TH-327).
Большое спасибо Валерию RA3LE, который принял активное участие в разработке нового облучателя 70 см. диапазона для 9-и метровой параболы. На фото 10 (70 сm. rotary feed) облучатель перед установкой в фокус параболы. Управление облучателем и скоростью его вращения осуществлялось со штатного пульта YAESU “G 1000 SDX” ….Великоват конечно , ну уж какой был под руками – раньше он крутил демонтированную КВ YAGI на 20-15-10м …всего 14 элементов …на 12метровом буме hi
Прелесть работы на поворотном облучателе хорошо показала себя во время контестов. Например, сигнал VK3UM проходящий с уровнем 579 при повороте облучателя +40 градусов, с трудом читался и фейдинговал на "чистой горизонтали", а на вертикальной поляризации помеха вообще закрывала эту частоту. Аналогичная ситуация была и с сигналом Mike - AL7OB, но облучатель для оптимального приема уже находился в позиции минус 50 ( 310 ) градусов.
Рассчитать оптимальный угол при работе на передачу позволяла, проверенная многими годами, еще ДОСовская программа - N1BUG Z TRACK V.3-08.
|
