TS-2000. Вывод из трансивера ПЧ 12кГц и для чего это нужно...

Сам процесс модификации достаточно прост.   Для доработки понадобиться один керамический конденсатор на 1мКф и кусочек экранированного провода ~15см. Сигнал ПЧ 12кГц снимается с эмиттерного повторителя, после смесителя 4-й ПЧ, до IF DSP. Конкретно, с эмиттера транзистора Q42 и выводится на свободный контакт разъема ACC2. Для чего собственно это нужно? Частоту 12кГц способна обработать практически любая звуковая карта компьютера. Можно также с помощью соответствующих программ принимать передачи цифрового DRM вещания на коротких волнах http://www.drmrx.org/index.html  С помощью программ анализаторов спектра можно увидеть АЧХ фильтров основной селекции трансивера без участия DSP.



  Имейте в виду, в TS-2000 узкополосные SSB фильтры по ПЧ 10695кГц и 455кГц включаются при выборе полосы пропускания 2.5 кГц или уже. В других случаях по ПЧ включаются АМ фильтры и основная селекция лежит на DSP.



Наконец самое интересное – это возможность использования альтернативного тракта ПЧ 12кГц с полноценной системой DSP. Современные компьютерные звуковые карты имеют хорошие динамические и шумовые параметры и используя аппаратно-программные средства компьютера вполне реально «построение» высококачественного тракта ПЧ/НЧ. Такой тракт будет иметь в своём составе практически любые фильтры основной селекции на основе DSP, Noise Blanker, Noise Reduction, Auto Notch, УПЧ c системой АРУ,  детекторы АМ, FM, фазовый SSB детектор, позволяющий качественно выделить нужную боковую полосу и конечно УНЧ.

За последние годы возрос интерес радиолюбителей к Software Defined Radio (SDR) – программно зависимое радио или говоря другими словами радио зависимое от компьютера и программного обеспечения. Любой поисковый сервер в Интернете выдаст вам массу информации по SDR технологии, в том числе применительно к любительскому радио.

Вернёмся к Kenwood TS-2000. ПЧ 12кГц мы вывели, подали на вход звуковой карты, осталось запустить соответствующие программы. В настоящее время можно порекомендовать программы SDRadio (I2PHD) и IFDSP (IK2CZL) http://digilander.libero.it/i2phd/sdradio/ и http://www.detomasi.it/en/project.html

Они достаточно просты в настройке и неплохо работают. Не имеют NB и Auto Notch, но качественно фильтруют и детектируют AM, FM и SSB сигналы. Их удобно использовать для приёма CW.

Рассмотрим теперь пожалуй самую мощную и красивую программу  PowerSDR, разработанную для трансивера SDR-1000 (http://www.flex-radio.com/)

В случае с TS-2000, эту программу можно использовать как IFDSP в режиме приёма, остальные функции будут не задействованы.

Не буду судить, лучше или хуже она работает чем KENWOOD. Она работает по-другому. Думаю, вы сами с достоинством это оцените.

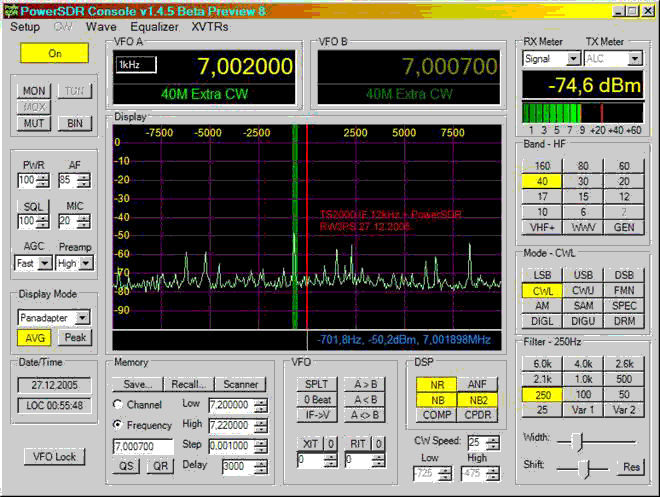

То, что видно на скриншоте ничто иное, как анализатор спектра. На самом деле, при использовании «широких» фильтров в трансивере, на входе звуковой карты «видно эфир»  +/- 10кГц. Так что теперь не только владельцы "ICOM" имеют панорамники Hi.





Кроме того, по желанию можно выбрать различные режимы Display Mode:
