Изобрел очередной «велосипед». Отличие от других схем в отсутствии каких либо микросхем (аналоговых или микроконтроллеров)- только реле.

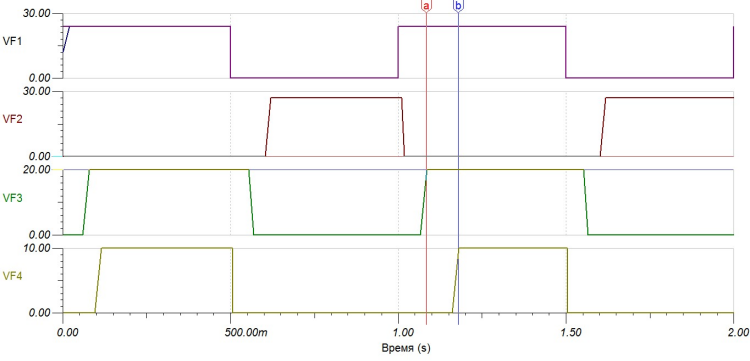

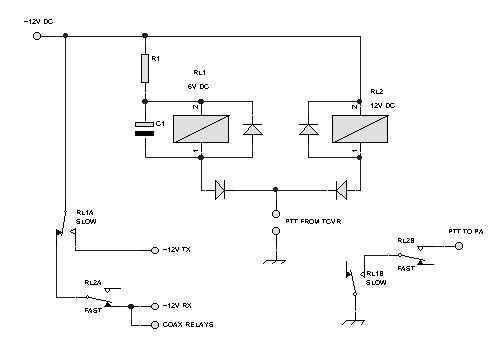

Прототипом послужила схема: В одном из известных симуляторов схем была разработана эквивалентная схема секвенсера и опробована ее работа. В эквивалентной схеме применены двойные реле на канал т.к в библиотеке просто не было реле с двойными контактами (не охота было искать). Временные графики задержек соответствуют требуемым. Сигналы управления на графиках (удобно смотреть с 1 сек до 2 сек): VF1 - сигнал ВКЛ/ВЫКЛ РТТ (педаль) VF2 - сигнал ВКЛ/ВЫКЛ реле обхода МШУ VF3 - сигнал ВКЛ/ВЫКЛ УМ VF4 - сигнал ВКЛ/ВЫКЛ ТХ (трансивера на ПРД) Временные задержки каждого сигнала относительно предыдущего прим. 50-70 мСек. Времязадающие резисторы R3, R5 –влияют на задержку вкл. реле. Времязадающие конденсаторы С1, С2 –влияют на задержку выкл. реле.

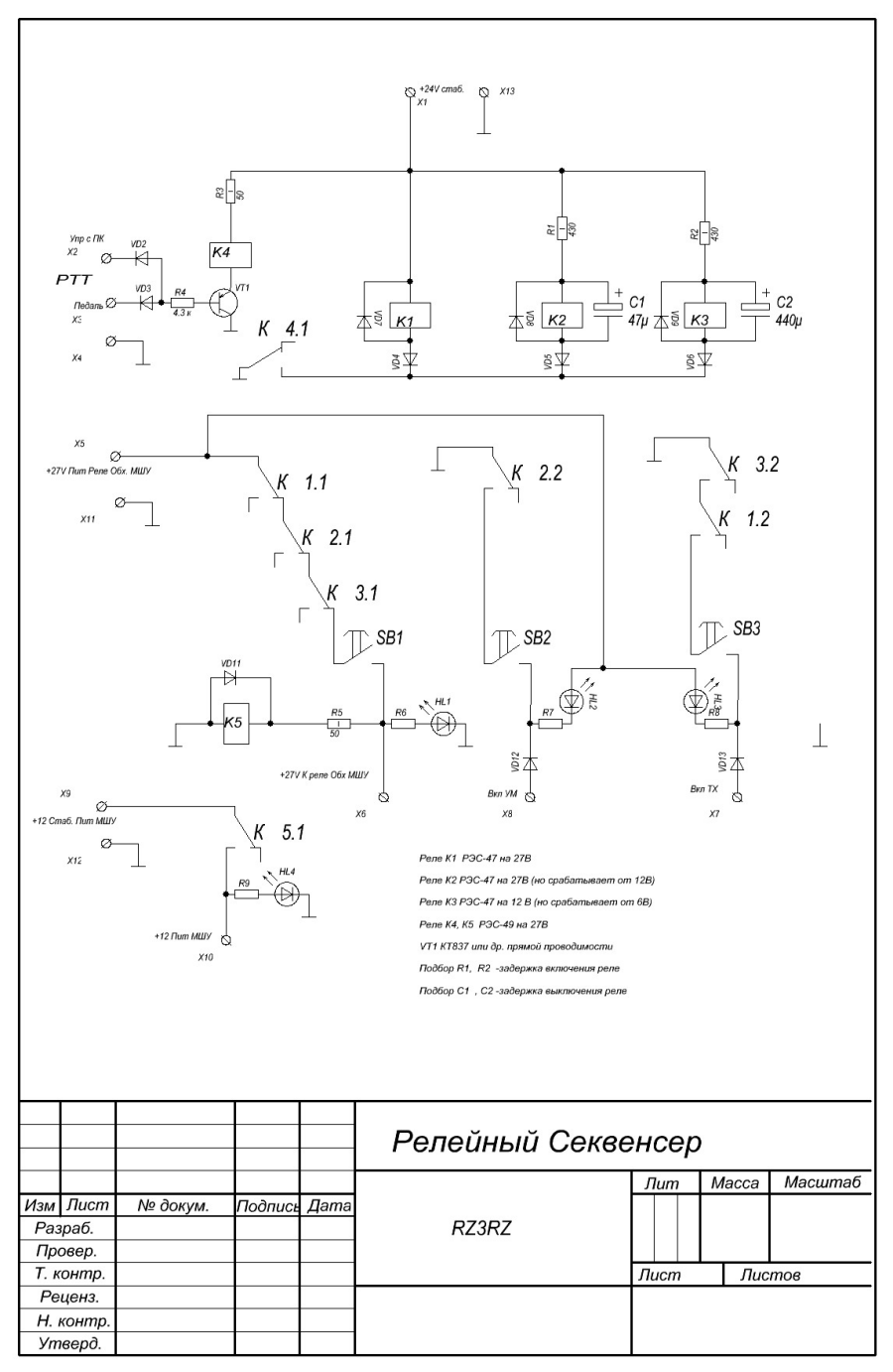

Принципиальная схема секвенсора: Напряжение питания реле должно быть стабилизировано т.к. влияет на временные задержки но не нарушает логики работы. Необходим подбор времязадающих резисторов и конденсаторов в зависимости от характеристик применяемых реле , путем контроля задержек по осциллографу. При этом напряжения на реле К2 и К3 для надежного их срабатывания должны быть в пределах 13-14В и 7-8В соответственно.

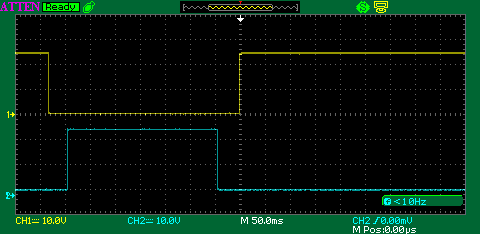

Реальные временные графики задержек соответствуют требуемым: Желтым – сигнал ВЫКЛ реле обхода МШУ (VF2 - на симуляторе) Синим – сигнал ВКЛ. УМ (VF3 - на симуляторе) . Задержка – 40 мСек. на ВКЛ. и 45 мСек на ВКЛ. МШУ Желтым – сигнал ВЫКЛ реле обхода МШУ (VF2 - на симуляторе) Синим – сигнал ВКЛ. ТХ на ПРД (VF4 - на симуляторе) . Задержка – 120 мСек. на ВКЛ. и 70 мСек на ВКЛ. МШУ
Желтым– сигнал ВКЛ. УМ (VF3 - на симуляторе) . Синим – сигнал ВКЛ. ТХ на ПРД (VF4 - на симуляторе) . Задержка – 80 мСек. и 25 мСек на ВЫКЛ. УМ.

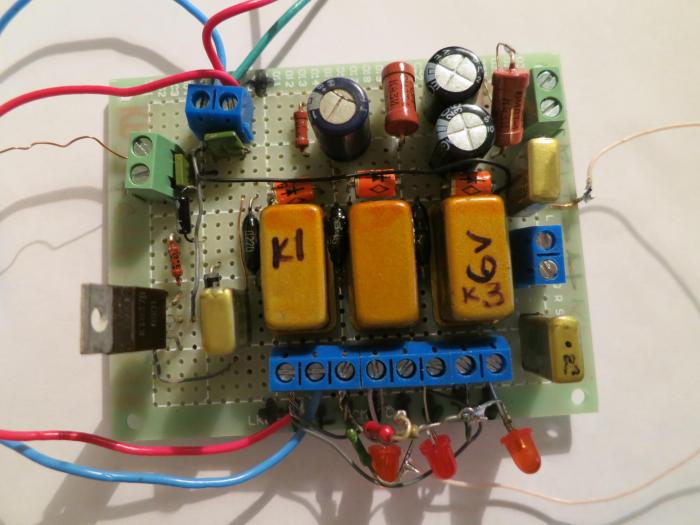

Собран на макетной плате 7 на 9 см:
На плате одно из реле РЭС-49 не задействовано (в резерве) Успехов в конструировании! RZ3RZ. Тамбов, 2018 |
