Генератор шума на 2Д2С

Генератор шума предназначен для гарантированного измерения коэффициента шума Кш приемных устройств с входным сопротивлением 50 Ом на частотах 144 и 432 МГц, а так же настройки аппаратуры по минимуму коэффициента шума на более высоких частотах.

 Генератор шума собран на шумовом вакуумном диоде 2Д2С по схеме, приведенной на Рис 1.

Накал диода запитан от интегрального стабилизированного источника напряжением 5 вольт (микросхема 7805 в металлическом корпусе) через регулятор напряжения на транзисторе VT1 (КТ829) . Источник стабилизированного анодного напряжения 130 Вольт собран на диодах VD3-VD4 и стабилитроне VD5. В генераторе используется два трансформатора из-за того, что не хотелось их мотать. Конечно, если попадется, то можно поставить и один подходящий по напряжениям и токам трансформатор серии ТАН. Для детектирования шумов на выходе приемника используется предварительный усилитель на микросхеме TDA 2003 и детектор на диодах VD6-VD7. Измерительный прибор измеряет либо анодный ток диода, либо напряжение шумов на выходе приемника. Принципиальная схема не имеет каких-либо особенностей и поэтому подробно не описывается.
Более полезной будет следующая информация.

1. Выводы шумового диода 2Д2С я не смог залудить ни одним из пяти активных флюсов. На выводы диода плотно одел посеребренные контакты (мамы) от подходящего по размерам контактов разъема ШР, очень коротко обрезал их и к ним припаял так же предварительно укороченные выводы проходных конденсаторов (Рис 2).



   Если умудритесь залудить выводы диода, то лучше их обрезать коротко надфилем и подпаять проходные конденсаторы непосредственно к выводам. Резистор R10, который шумит, подобран ровно 50 ОМ из серии 51 Омных резисторов МЛТ-0.5 Ватта с ровным пленочным покрытием без спирали. Выводы полностью откушены. Пайка производится к предварительно зачищенным и залуженным контактным чашечкам резисторов. У выходного конденсатора один контакт откушен, место его пайки зачищено и вновь облужено. Этим контактом конденсатор припаивается к разъему СР-50. Второй вывод имеет длину 3 мм (Рис 3).



   Напрочь отрезать побоялся, так как при подключении разъема центральный его контакт может пошевелиться и при этом разрушить конденсатор.
2. Накал диода запитан стабилизированным напряжением. При напряжении накала 0,9 Вольта ток накала равен 1,15 А, при этом анодный ток диода равен 1,8 мА при стабилизированном анодном напряжении 130 Вольт. При напряжении накала 1.0 В ток накала равен 1,2 А при анодном токе 3.8 мА. При напряжении накала 1.1 В ток накала равен 1.25 А при токе анода 7.8 мА. Анодный ток диода при изменении анодного напряжения от 120 до 140 Вольт практически не изменяется, (естественно, при одном и том же напряжении накала.) Если заниматься измерением Кш только антенных предусилителей, то в приборе можно оставить одну шкалу анодного тока диода в 3-5 мА. Если планируется измерять Кш и трансиверов, то целесообразно сделать две шкалы, к примеру , 2 и 10 мА. Для более шумных аппаратов пригодится запас лишнего шума. Для грубой и плавной регулировки напряжения накала используется два проволочных резистора , при этом напряжение накала изменяется от 0.8 до 1.2 Вольт. Чтобы меньше греть регулирующий транзистор V , применен дополнительный резистор R .
3. Напряжение шумов на разъеме внешнего громкоговорителя трансивера при почти максимальной громкости и отключенной антенне равно приблизительно 0.25 Вольта. Такие напряжения некорректно детектировать даже германиевыми диодами. Поэтому в приборе стоит усилитель шумов на TDA2003. Он усиливает по амплитуде сигнал шума в 10 раз, его чувствительность регулируется раза в два резистором R9. Это создает удобство в работе: один раз подключил трансивер к генератору и все остальные манипуляции делаешь на генераторе. Трансивер крутить уже не приходится.

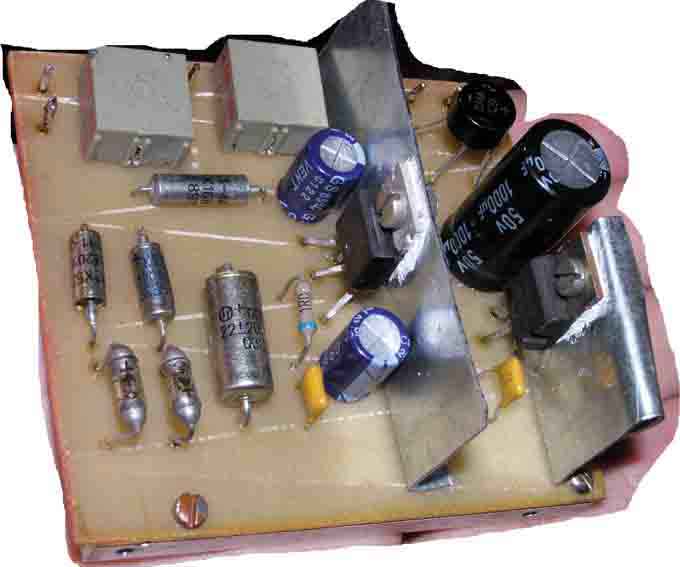

4. На одной плате сделан выпрямитель напряжений накала и анода, на другой- усилитель шумов. Стабилитрон КС-630 закреплен на пластине – радиаторе, а микросхема стабилизатора МА-7805 в металлическом корпусе закреплена на ребристом радиаторе на задней стенке прибора: на ней рассеивается в моем варианте 5 Ватт мощности. Регулирующий транзистор КТ829 прикручен для охлаждения ко дну прибора через изолирующую прокладку.
5. Наладка генератора шума состоит в точном подборе двух шунтирующих измерительный прибор резисторов R5 и R7 для нужного предела измерения тока анода диода, подборе резисторов R3 и R4 для изменения напряжения накала диода 2Д2С в пределах от 0.7- 0.8 до 1.2-1.3 Вольта и подборе резистора R8 такого номинала, чтобы при среднем положении регулятора громкости трансивера и потенциометра R8 стрелка измерительного прибора при измерении шума отклонялась приблизительно на 70 % шкалы.

Порядок работы с прибором самый обычный и в статье так же не описывается. Кто не знает – почитайте книгу «Любительская УКВ радиостанция» умнейшего и оригинальнейшего конструктора УКВ аппаратуры за последние несколько десятилетий Сергея Георгиевича Жутяева.
