Активный элемент для яги на 23см

Версия в формате PDF Версия для печати
Автор Дмитрий Дмитриев, RA3AQ
Понедельник, 02 Июнь 2008
Давно была идея сделать облучатель для яги с возбуждением щелью. В профессиональной литературе встречаются ссылки и фото на такие конструкции, но о том как делать практическую реализацию ни слова.

 Предлагаемый облучатель устанавливается вместо линейного вибратора на антенны с расчетным сопротивлением 50 Ом.

 Облучатель состоит из двух отрезков коаксиальных линий длиной WL/4 - сплошного и с прорезанной щелью, а также петлевого вибратора. Два четвертьволновых отрезка линии включены друг за другом. Сопротивление второго  в два раза больше первого.


Обнаруживается интересное свойство такой конструкции - сопротивление 50 Ом трансформируется в 200 Ом на центральной частоте при волновом сопротивлении линии в пределах 50 до 100 Ом. Это дает определенную свободу в выборе материалов для облучателя.



Image Image

Сопротивление 92 Ома (сечение 10/2.2мм) выбрано исходя из имеющихся материалов, которые были приобретены на строительном рынке, за исключением N-разъема.



Материалы:

  • Труба медная неотоженная 12х1мм (используется в отоплении
  •  Провод медный ПВ-1 сечением 4 кв.мм (соответсвенно его диаметр 2.27мм, но реальные замеры показали 2.2мм).

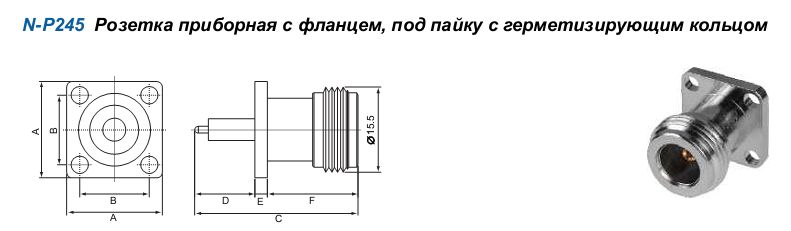

  • Разъем N-типа фторопластовый

Разъем покупался в WI-FI-лаб. Его точное обозначение для заказа N-P245-TGT. Из разъема удалено уплотнительное кольцо.




Размеры облучателя.

Длина медной трубки указана от фланца разъема. Продольную щель можно достаточно легко пропилить ножевкой. Длина щели получилась 53мм - чуть короче, чем WL/4.  Ширина паза щели не критична и может быть от 1 до 2.5 мм (в макете 2.2мм) Проверка трансформатора на чип резистор 200 Ом дало S11 лучше -30дБ.





Петля и центральный провод составляют единое целое. Петля припаивается к 12мм трубке в точках A и B

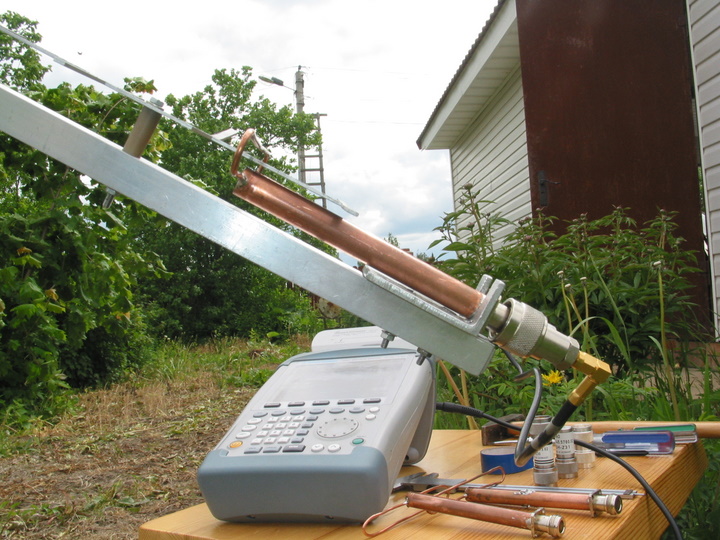

 Все готово к установке на антенну.




Установка на антенну

Активный элемент крепится к несущему буму антенны. Разъем вынесен за рефлектор. На первый взгляд это может показаться спорным решением, но после после долгих обсуждений с Сергеем Жутяевым (это его идея) я уже не сомневаяюсь, что надо делать так.

Активный элемент и первые директоры при таком расположении легко можно закрыть пластиковой крышкой, что  позволит сильно уменьшить зависимость параметров антенны от атмосферных осадков. При объединеии антенн в стек, также не возникнет проблем.




Измеренный S11 готовой антенны.




73 de RA3AQ
